АИВК №6 Статика-Динамика

Комплекс предназначен для автоматизации измерений, регистрации параметров различных механических изделий и устройств, контроля статических и динамических параметров (температура, деформации, давление, напряжения, вибрации).

Системы мониторинга на платформе PXI

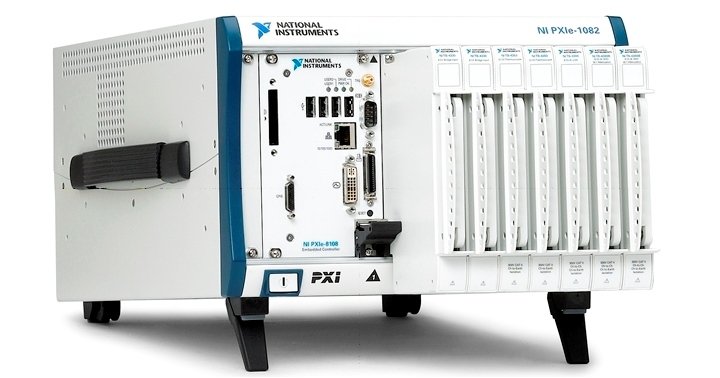

АИВК №6 является стационарным комплексом для лабораторных применений на базе платформы PXI, - предназначенной для создания функционально гибких и производительных систем регистрации сигналов с датчиков, деформационного анализа. В основе PXI лежат стандартные компьютерные технологии, объединяющие в себе высокопроизводительное и компактное модульное оборудование, встроенные системы синхронизации и функционально гибкое программное обеспечение на базе ОС Windows.

По сравнению с другими системами, PXI обладает высокой производительностью, высокой пропускной способностью и большим числом измерительных каналов, подключаемых к одному шасси.

Системы PXI может использоваться как в качестве стационарной многофункциональной системы диагностики для лабораторных исследований, так и в качестве элементов распределенной системы на протяженном объекте.

Системы PXI разработаны с учетом современных требований построения измерительных и испытательных комплексов. Они обеспечивают надежность и многофункциональность при решении задач статического и динамического анализа.

Система АИВК №6 позволяет проводить тензометрические измерения по 24 параллельным каналам, разрешением 24 бита и скоростью оцифровки 102,4 kS/s; одновременно подключать до 32 термопар со скоростью оцифровки 90 S/s/ch с погрешностью не превышающей 0,3 º С. Кроме того, в состав системы входит 8 параллельных каналов аналогового ввода высоковольтных (до 300В) сигналов с частотой оцифровки 250 kS/s/ch и разрешением 16 бит, 8 каналов с частотой оцифровки 1,25 MS/s/ch, 8 каналов измерения сигналов с датчиков с выходом по току, 8 каналов измерения динамических сигналов, 24 линии цифрового ввода/вывода сигналов с частотой 10 MS/s, а также четыре 32-битных счётчика.
